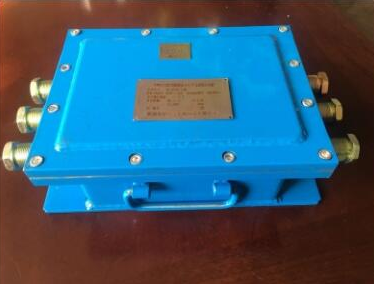

矿用柴油机车保护装置由矿用本质柴油机车保护装置主机、矿用隔爆件本安型柴油机车电源控制器、煤矿用低浓度甲烷传感器和矿用柴油车熄火开关组成，其中主机包含机油压力、水箱温度、排气温度、水箱水位和发动机表面温度5个传感器。本装置可用于煤矿用防爆胶轮车的综合保护，也可以用于隧道工程车辆的综合保护。

工作原理：

矿用柴油机车保护装置主机由电源电路、传感器信号采集电路、状态指示电路、输出控制电路和报警电路等部分组成。

电源电路将电源控制器送来的本安直流12V的电源降压为5V，供给整机电路使用。

单片机将通过信号采集电路采集到的信号进行分析处理后，通过状态指示电路输出对应的状态显示，通过报警电路输出声光报警信号，通过输出控制电路输出需要的控制信号。

状态指示电路由红绿双色发光二极管和相应的驱动电路组成，用不同的颜色指示不同的状态。报警电路由超亮发光二极管和高分贝蜂鸣器级驱动电路组成，报警时输出红光闪烁和间断蜂鸣信号。

主要功能：

本装置具有发动机表面温度过高保护、水箱水位过低保护、排气温度过高保护、水箱水温过高保护、机油压力过低保护和甲烷浓度超限六大保护功能，任意一项超限均会发出声光报警信号，若报警持续时间超过20s，则控制熄火开关动作切断发动机供油，使柴油机车熄火停车。

技术参数

工作电压：DC 24V 车载蓄电池供电

各传感器测量范围及动作值：

甲烷传感器：动作值1.00（可设置）；

发动机表面温度：保护动作值145℃；

排气温度：保护动作值68℃；

水箱温度：保护动作值95℃；

机油压力：测量范围0～1MPa，动作值0.08MPa；

水箱水位：低于用户设定水位时。
